Verbrennungsluftsystem mit Doppelklappe

Die Doppelklappe ist das perfekte Bauteil, welches im Ofenbau zwischen warmen und kalten Bereichen eingebaut werden kann und entsprechend isolierend wirkt. Das „dichtschließende/kälteentkoppelte“ CB Doppelklappensystem wurde so entwickelt und konzipiert, dass es der Kondensatbildung bzw. der Wärmebrücke im Wohnbereich entgegenwirkt bzw. die Kälte bei geschlossenen Klappen den Wohnraum erst gar nicht erreicht.

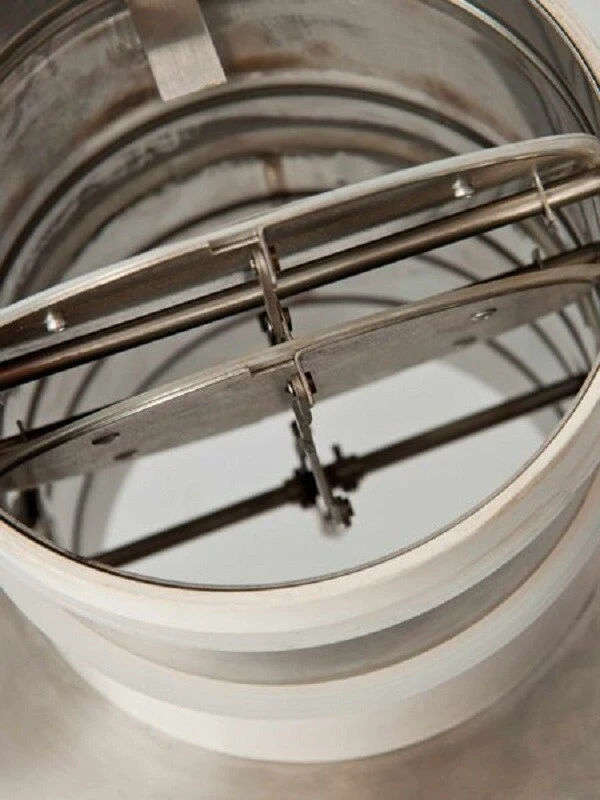

• Beide Klappen mit integrierter Silikondichtung für höhere Dichtigkeit

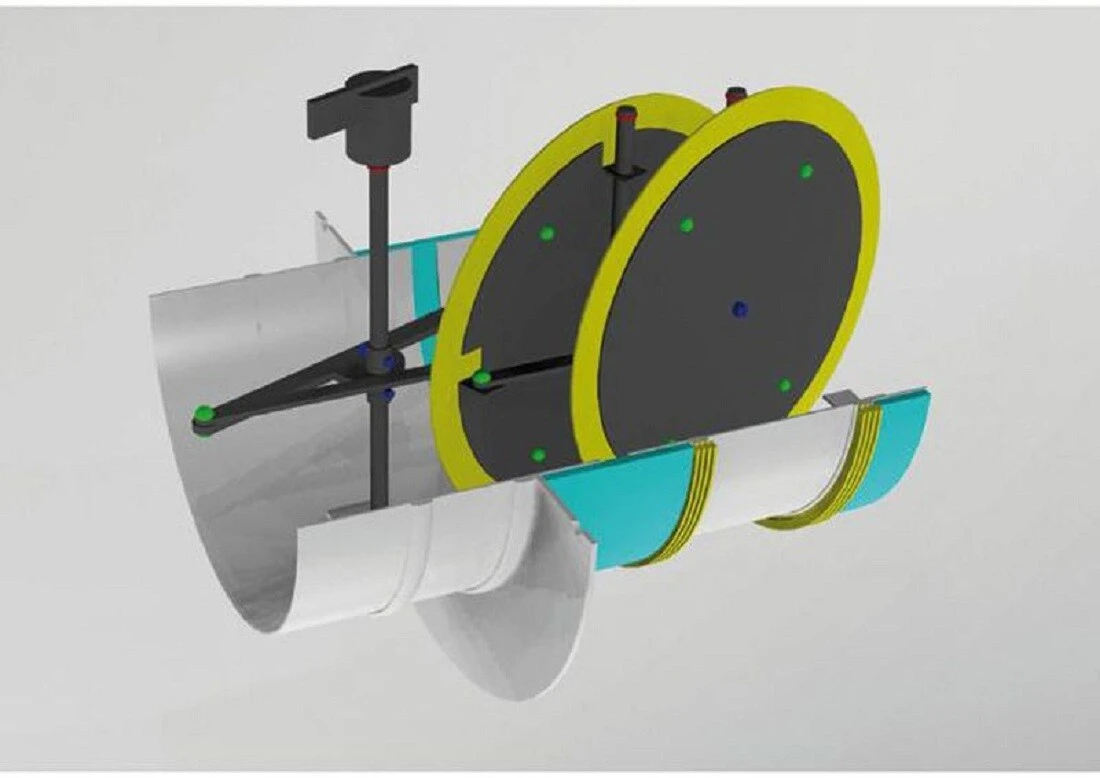

• Stehende Luftschicht zwischen den Doppelklappen wirkt isolierend
• Kälteentkopplung des Doppelklappenmoduls mittels eingesetztem Kunststoffring

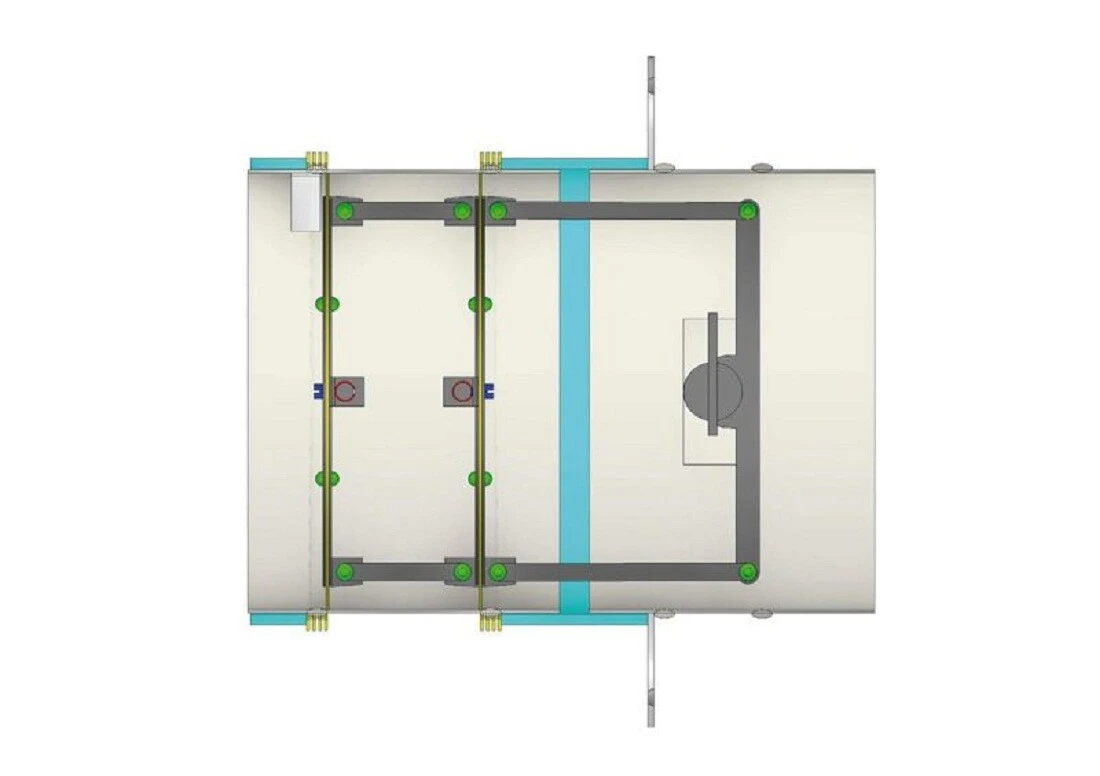

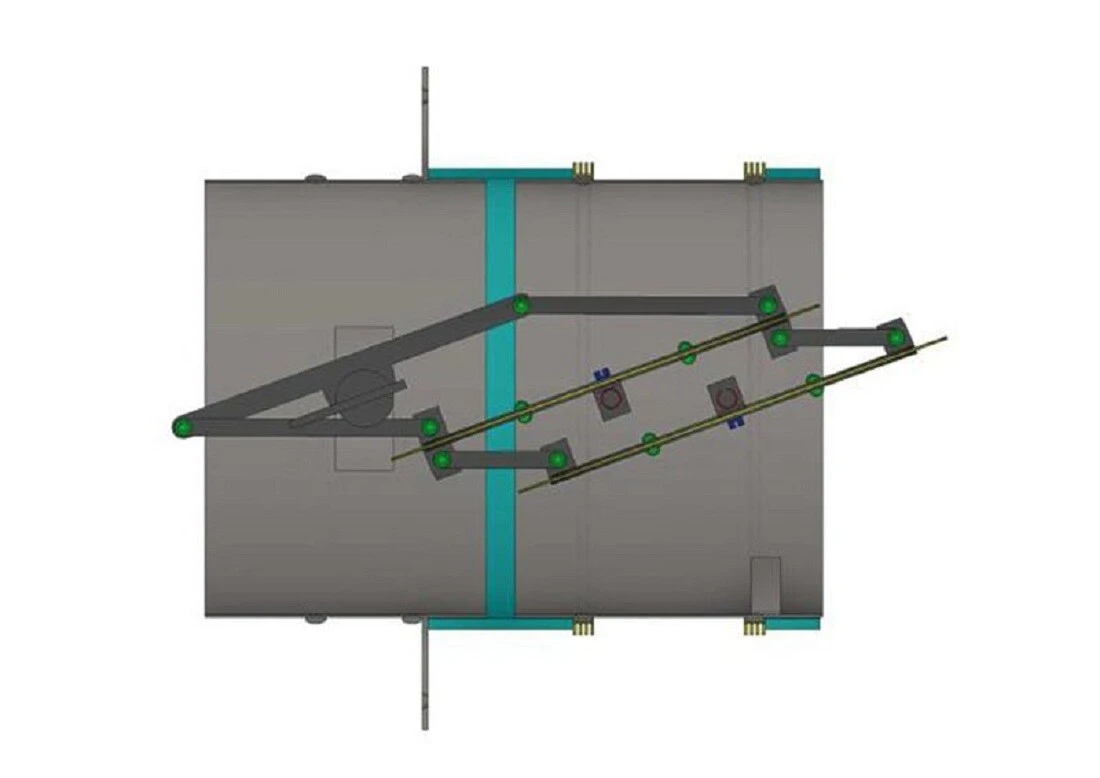

• Klappenantrieb durch Doppelgestänge
• Doppelklappenmodul aus Edelstahl
• Materialübergänge mit Silikon abgedichtet

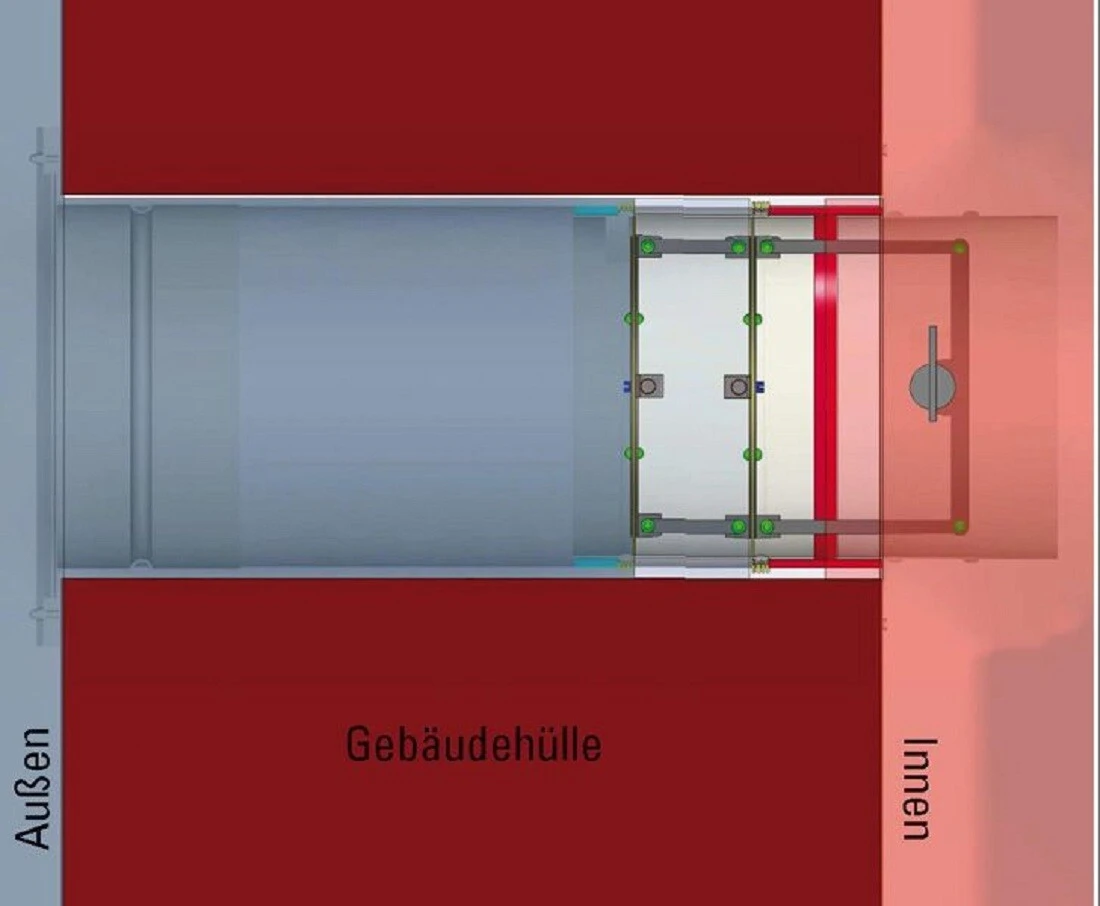

• Montage mittels Kernbohrung 180–200 mm (bei Einsatz Außenwand)

Die Bestandteile im Überblick

• Doppelklappenmodul: (inkl. 2x Silikondichtung, Doppelklappengriff Edelstahl)
• PVC Kunststoffrohr: Länge 43 cm – beliebig ablängbar zur Wanddurchführung (Außendurchmesser 170 mm,Wandungsstärke 3 mm)

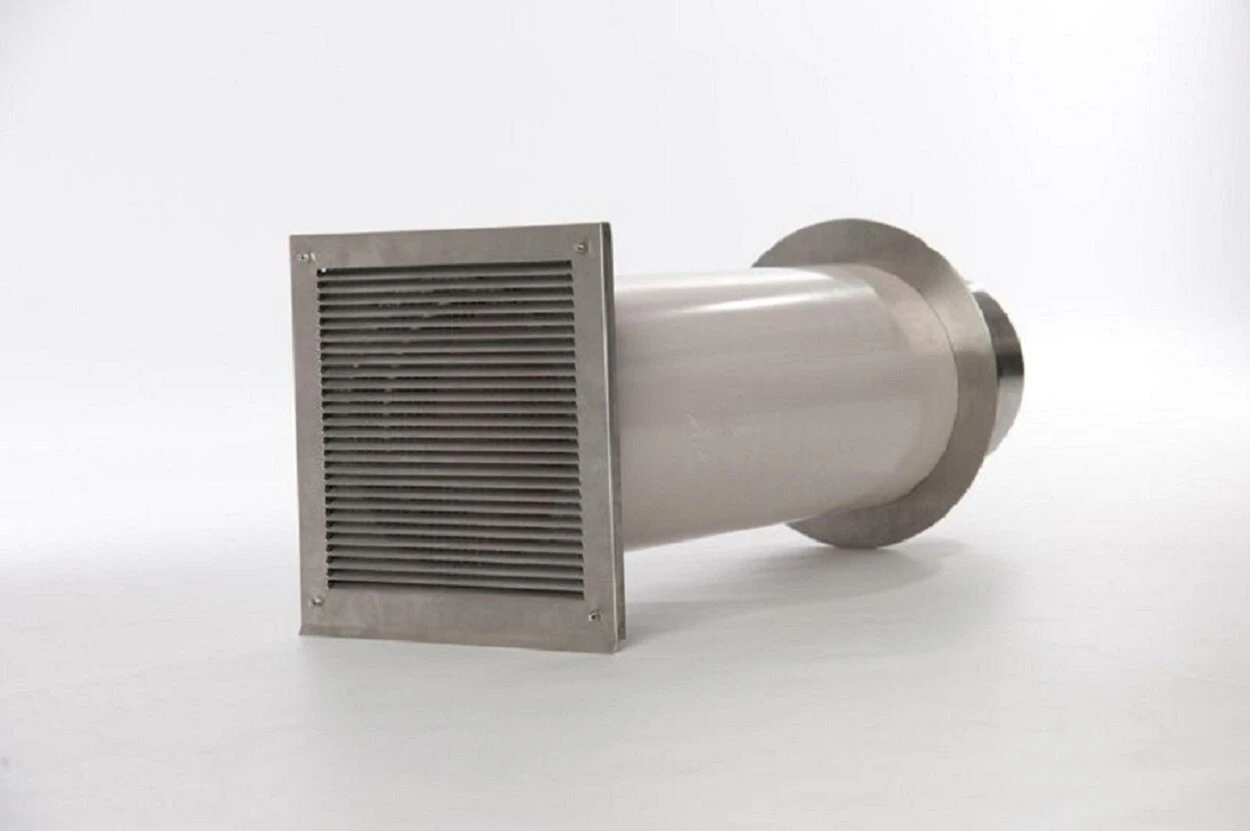

• Außenluftgitter Edelstahl: Edelstahl Außenluftgitter in revisionierbarer Ausführung inkl. Insektenschutzgitter und Tropfkante
• Adapter für Vierkant/Welle/ Motorische Steuerung

Keine Gefahr des Auskühlens bei der Verbrennungsluftleitung und der Ofenanlage.



Doppelklappensystem
Artikelnummer	Stutzen Ø mm	Freier Querschnitt cm²
vlsdk50es	50	20
vlsdk60es	60	28
vlsdk67es	67	35
vlsdk80es	80	50
vlsdk100es	100	78
vlsdk125es	125	124
vlsdk150es	150	173
